Elektrische und Magnetische Leitfähigkeit

Anfrage

Detektion der elektrischen und magnetischen Leitfähigkeit erfolgt unabhängig von Abstand, Rundheit oder Einflüssen durch organische Beschichtungen bis 1000µm.

Elektrische
Leifähgikeit

Detektion der elektrischen und magnetischen Leitfähigkeit erfolgt unabhängig von Abstand, Rundheit oder Einflüssen durch organische Beschichtungen bis 1000µm.

Anfrage

Elektrische Leitfähgikeit

Produktbeschreibung

METALSCOPE [MI-LAB 2]
elektrische und magnetische Leitfähigkeit

Das METALSCOPE [MI-LAB 2] ist ein mobiles Handgerät zur Messung der elektrischen und magnetischen Leitfähigkeit von Nichteisen-/ und Eisenlegierungen. Zusätzlich können Sie den Ferritgehalt von austenitischen und martensitischen Legierungen bestimmen. Zur Prüfung wird ein kombiniertes Wirbelstrom-Magnetinduktiv-Verfahren verwendet. Dieses zerstörungsfreie und berührungslose Messprinzip toleriert Oberflächenrauhigkeiten und Kunststoffbeschichtungen bis 1000µm Dicke.

mehrere Messwerte
in einem Prüfgerät

1-112 % IACS
1-8000 Vs / Am

legierungsspezifische
Temperaturkompensation

Maschine Learning
KI-Algorithmen

Cloud basierte
Android GUI

Produktbeschreibung

METALSCOPE [MI-LAB 2]
elektrische und magnetische Letifähgikeit

Das METALSCOPE [MI-LAB 2] ist ein mobiles Handgerät zur Messung der elektrischen und magnetischen Leitfähigkeit von Nichteisen- und Eisenlegierungen. Zusätzlich ...

... können Sie den Ferritgehalt von austenitischen und martensitischen Legierungen bestimmen. Zur Prüfung wir ein kombiniertes Wirbelstrom-Magnetinduktiv-Verfahren verwendet. Dieses zerstörungsfreie und berührungslose Messprinzip toleriert Oberflächenrauhigkeiten und Kunststoffbeschichtungen bis 1.000 μm Dicke.

mehrere Messwerte
in einem Prüfgerät

1-112 % IACS
1-8000 Vs / Am

legierungsspezifische
Temperaturkompensation

Maschine Learning
KI-Algorithmen

Cloud basierte
Android GUI

Produktbeschreibung

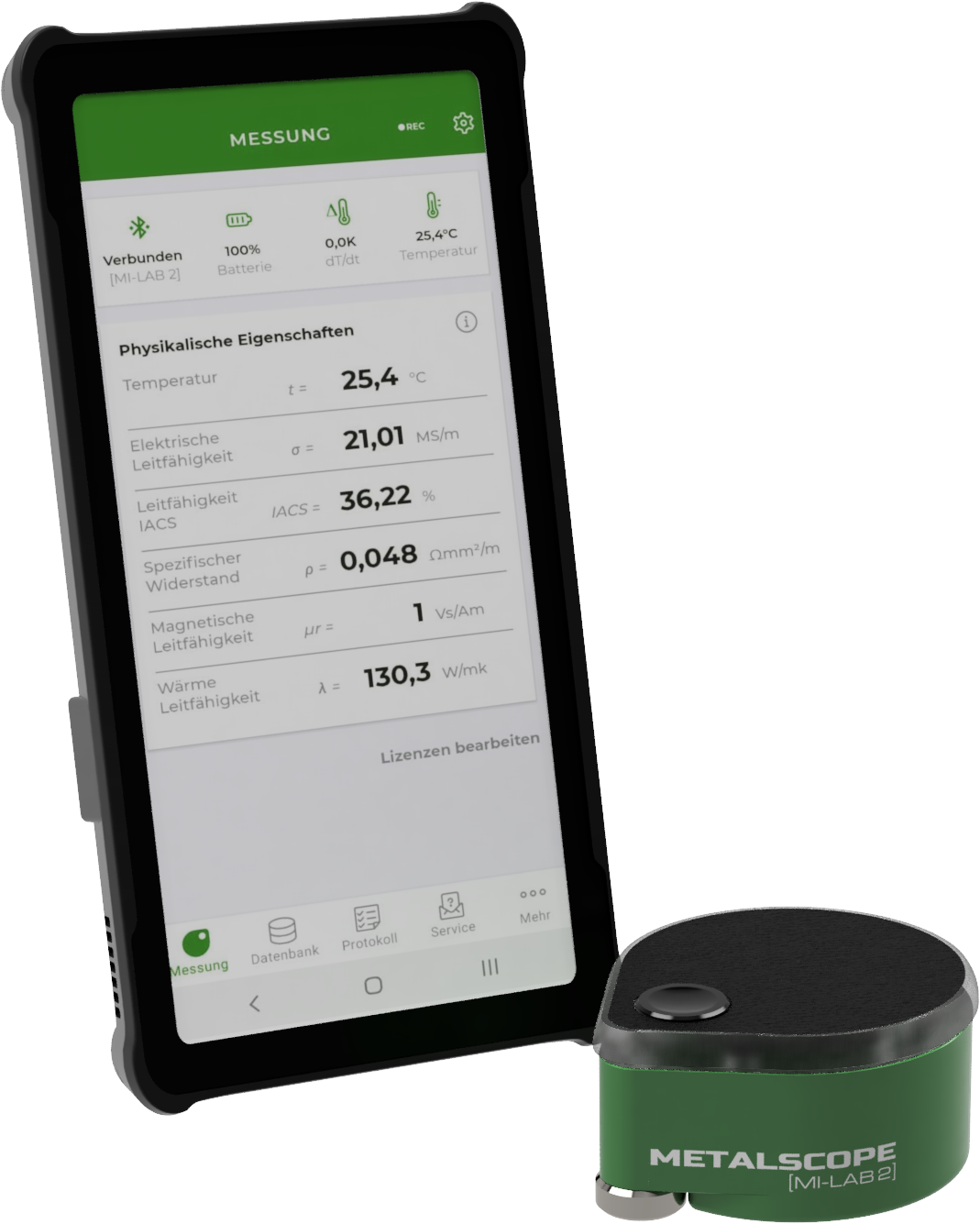

Android APP
elektrische und magnetische Leitfähigkeit

Legen Sie das METALSCOE [MI-LAB 2] auf eine Legierung und speichern Sie das individuelle Magnetische-Spektrum in der Datenbank ab. Mit der Android App steuern Sie das METALSCOPE [MI-LAB 2] und passen es Ihren Prüfanforderungen an. KI- und Maschine-Learning basierte Signalanalyse-Methoden berechnen und visualieren Ihre Messwert Spektren bei unterschiedlichen Frequenzen.

Analyse Software

Mobile Analyse Software für Prüfaufgaben, System- und Datenbank-Kontrolle.

Physikalische Parameter

Legierungsspezifische Temperatur-
kompensation und viele weitere Applikationen in einem Prüfgerät.

Das Prüfgerät

Universalprüfgerät mit Magnetfeldfrequenzen von 3 kHz bis 3 MHz

Information & Software

Download

Quick Start Guide

Download App_Guide.pdf

Elektrische Leitfähigkeit - App

Download Mi-Lab2 App

Measurement Cloud

Alle Messwerte und Datenbanken sind in der Cloud gesichert. Das METALSCOPE [MI-LAB 2] lädt automatisch ihre individuellen Einstellungen.

Produktbeschreibung

Android APP
Elektrische und
magnetische Leitfähigkeit

Legen Sie das METALSCOE [MI-LAB 2] auf eine Legierung und speichern Sie das individuelle Magnetische-Spektrum ...

... in der Datenbank ab. Mit der Android App steuern Sie das METALSCOPE [MI-LAB 2] und passen es Ihren Prüfanforderungen an. Ki und Maschine-Learning basierte Signalanalyse-Methoden berechnen und visualieren Ihre Messwert Spektren bei unterschiedlichen Frequenzen.

Analyse Software

Analyse Software für Prüfaufgaben, System- und Datenbank-Kontrolle.

Das Prüfgerät

Universalprüfgerät mit Magnetfeldfrequenzen von 3 kHz bis 3 MHz

Physikalische Parameter

Legierungsspezifische Temperaturkompensation und viele weitere Applikationen in einem Prüfgerät.

Information & Software
Download

Quick Start Guide

Download App_Guide.pdf

Elektrische Leitfähigkeit - App

Download Mi-Lab2 App

Measurement
Cloud

Alle Messwerte und Datenbanken sind in der Cloud gesichert. Das METALSCOPE [MI-LAB 2] lädt automatisch ihre individuellen Einstellungen.

Spezifikationen

Merkmale und Eigenschaften

Hier finden Sie alle wichten Daten zum Sensorsystem für die Applikation elektrisch und magnetische Leitfähigkeit.

Anwendungsbereiche

Schnelle Prüfung zur Sortierung und Qualitätssicherung
Schadensprüfung an thermisch belasteten Bauelementen
Kontrolle auf Materialermüdung und Risse
Prüfung der durchgeführten Wärmebehandlung
Prüfung der magnetischen Leitfähigkeit von Duplex Stählen
Überprüfung der Homogenität von Legierungen
Wareneingangskontrolle in der Metallverarbeitung
Fälschungsprüfung von Edelmetallen wie Münzen und Barren

Sensorik Eigenschafen

Messdauer 1 Sek.
Messfleck d = 14 mm
Rundmaterial d > 4 mm, Flachmaterial h > 4 mm
Prüfung unabhängig der Rauigkeit und Oxidation
Prüfung durch organische Schichten bis 1.000 μm
Magnetfeldfrequenz von 3 kHz bis 3 MHz mit einer Sonde
Magnetische Sequenz 10 x Sek.
Messung entsprechend ASTME1004 / DIN EN 2004-1
Messbereich von 1 – 112 % IACS (0,5 – 65 MS / m), 1 – 8.000 Vs / Am
Messgenauigkeit jeweils ±1 % vom Messwert (0 °C – 50 °C)

Metalle und Legierungen

Kupferbasis-Legierungen Cu
Aluminiumbasis-Legierungen Al
Goldbais-Legierungen Au
Silberbasis-Legierungen Ag
Titanbasis-Legierungen Ti
Edelstahl-Legierungen alle austenitischen Legierungen

Metalscope Allgemein

Betriebstemperatur 0 °C bis 50 °C
Betriebsdauer 40 h
Akkukapazität 1.800 mAh
Ladedauer 12 h
Schnittstelle BLUETOOTH
Masse 202 g

Analyse Software und Algorithmen

Alle Endgeräte mit Android Betriebssystem
Metalscope, Datenbanken und Kalibrierdaten gesteuert per Cloud
Browserbasiertes Measuring Dashboard zur globalen Protokollierung
Physikaliche Eigenschaften in der Anzeige
Protokollierung mit pdf-Export
Speichergröße bis zu 10.000 Datenbankeinträge
Bestimmungsmethode: KI, Maschine-Learning, Sequenz Dekodierung

Zertifikatate

ISO / IEC 27000 – International Electro Commission
ISO / IEC 27001:2013 / 2015 – Security Management System
ISO / IEC 27017 – Richtlinien für Informationssicherheit
ISO / IEC 27018 – Datenschutzes in der Cloud
WEEE-Reg.-Nr: DE93492845
ASTM E 1004 – Standards ElectromagneticMethod
DIN EN 2004:1 – Prüfverfahren für Erzeugnisse aus Al-Legierungen
DIN EN ISO 15548:1 – Zerstörungsfreie Wirbelstromprüfung
DIN EN ISO 12718 – Elektrische und magnetische Prüfverfahren
DIN EN ISO 15549 – Zerstörungsfreie Prüfung allgemein
DIN ENISO 16813:2016 – Messung Sigma bei Nichteisenmetallschichten
Bluetooth Module: BM71BLES1FC2
CertificateNo: IC12246A-BM71S2 / RSS-247 / EU RED-RTTE
Radio Report / EMC Report: EN 300328 / EN 301489
EN 61326-1:2013-01
IEC 61326-1:2012-07
DIN EN 61326-1:2013_07

Spezifikationen

Merkmale und Eigenschaften

Hier finden Sie alle wichten Daten zum Sensorsystem in der Applikation Verwechslungsprüfung.

Anwendungsbereiche

Bestimmung der Metallfolien-Dicke von Walzprodukten
Prüfung der Kupferschicht-Dicke bei der PCB-Produktion
Schichtdickenbestimmung von Chrom auf Kunststoffzierteilen im Automobilbereich
Qualitätsprüfung in der Batterieproduktion

Sensorik Eigenschafen

Messdauer 1 Sek.
Messfleck d = 14 mm
Rundmaterial d > 4 mm, Flachmaterial h > 4 mm
Prüfung unabhängig der Rauigkeit und Oxidation
Prüfung durch organische Schichten bis 1.000 μm
Magnetfeldfrequenz von 3 kHz bis 3 MHz mit einer Sonde
Magnetische Sequenz 10 x Sek.
Messung entsprechend ASTME1004 / DIN EN 2004-1
Messbereich von 1 – 112 % IACS (0,5 – 65 MS / m), 1 – 8.000 Vs / Am
Messgenauigkeit jeweils ±1 % vom Messwert (0 °C – 50 °C)

Metalle & Legierungen

Kupferbasis-Legierungen Cu
Aluminiumbasis-Legierungen Al
Goldbais-Legierungen Au
Silberbasis-Legierungen Ag
Titanbasis-Legierungen Ti
Edelstahl-Legierungen alle austenitischen Legierungen

Metalscope Allgemein

Betriebstemperatur 0 °C bis 50 °C
Betriebsdauer 40 h
Akkukapazität 1.800 mAh
Ladedauer 12 h
Schnittstelle BLUETOOTH
Masse 202 g

Software & Algorithmen

Alle Endgeräte mit Android Betriebssystem
Metalscope, Datenbanken und Kalibrierdaten gesteuert per Cloud
Browserbasiertes Measuring Dashboard zur globalen Protokollierung
Physikaliche Eigenschaften in der Anzeige
Protokollierung mit pdf-Export
Speichergröße bis zu 10.000 Datenbankeinträge
Bestimmungsmethode: KI, Maschine-Learning, Sequenz Dekodierung

Zertifikatate

ISO / IEC 27000 – International Electro Commission
ISO / IEC 27001:2013 / 2015 – Security Management System
ISO / IEC 27017 – Richtlinien für Informationssicherheit
ISO / IEC 27018 – Datenschutzes in der Cloud
WEEE-Reg.-Nr: DE93492845
ASTM E 1004 – Standards ElectromagneticMethod
DIN EN 2004:1 – Prüfverfahren für Erzeugnisse aus Al-Legierungen
DIN EN ISO 15548:1 – Zerstörungsfreie Wirbelstromprüfung
DIN EN ISO 12718 – Elektrische und magnetische Prüfverfahren
DIN EN ISO 15549 – Zerstörungsfreie Prüfung allgemein
DIN ENISO 16813:2016 – Messung Sigma bei Nichteisenmetallschichten
Bluetooth Module: BM71BLES1FC2
CertificateNo: IC12246A-BM71S2 / RSS-247 / EU RED-RTTE
Radio Report / EMC Report: EN 300328 / EN 301489
EN 61326-1:2013-01
IEC 61326-1:2012-07
DIN EN 61326-1:2013_07

Integration

System Integration
in Ihrer Firma

Welche Legierungen möchten Sie prüfen?
Globale Integration an mehreren Standorten?
Haben Sie spezielle Anforderungen?

Frag uns

Gemeinsam finden wir eine effektiven Weg

Workshop

Persönliche Produktvorstellung vereinbaren

Workshop

Elektrische und Magnetische Leitfähigkeit
